Dehn Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 für einphasige TT-und TN-Systeme 941110

Herstellerinfo

Download Datenblatt

Dehn Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 für einphasige TT-und TN-Systeme 941110

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

€ 275,29

% UVP € 528,96 (47.96% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-941110

EAN: 4013364137899

Inhalt: 1

Produktinformationen "Dehn Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 für einphasige TT-und TN-Systeme 941110"

Der DEHN Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 für einphasige TT-und TN-Systeme 941110 ist ein 2-poliger, anwendungsoptimierter Kombiableiter nach EN 61643-11 auf Funkenstreckenbasis. Diese platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht eine kompakte Ausführung zum Schutz von Wohngebäuden und für spezielle Anwendungen. Der Kombi-Ableiter ist zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen, bestens geeignet und einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.

Der DEHNshield verfügt über einzigartige Eigenschaften, wie z.B. ermöglicht Endgeräteschutz, eine hohe Nennspannung von 230 V, einen Blitzstoßstrom von 25 kA (10/350 µs) und einen Schutzpegel bei L-N von 1.5 kA, bei N-PE von 1.5 kA sowie eine Folgestromlöschfähigkeit von 25 kA. Auch der max. Leiterquerschnitt starr (für ein-/mehrdrähtig) von 35 mm² und der max. Leiterquerschnitt flexibel (feindrähtig) von 25 mm² sind hervorzuheben.

Der DEHN Anwendungsopt. Kombi-Ableiter DEHNshield Typ1+2 für einphasige TT-und TN-Systeme 941110 ist mit einer spezifischen Energie von 156.25 W/R ausgestattet und kann an einer Hutschiene TH35 montiert werden. Somit sorgt er für optimalen Schutz vor Überspannungen und ermöglicht den sicheren Einsatz in speziellen Anwendungen.

Eigenschaften DEHN 941110

Netzform DC: nein
Netzform IT: -
Netzform TN: ja
Netzform TN-C: -
Netzform TN-C-S: -
Netzform TN-S: -
Netzform TT: ja
Netzform sonstige: -
Polzahl: 2
Blitzstoßstrom (10/350 µs): 25
Höchste Dauerspannung AC: 255
Höchste Dauerspannung DC: -
Nennspannung AC: 230
Nennspannung DC: -
Max. PV-Spannung: -
Schutzpegel: -
Schutzpegel L-N: 1.5
Schutzpegel L-PE: -
Schutzpegel N-PE: 1.5
Schutzpegel (DC+ - DC-): -
Schutzpegel (DC+/DC- - PE): -
Folgestromlöschfähigkeit: 25
Spezifische Energie (W/R): 156.25
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
Max. Leiterquerschnitt flexibel (feindrähtig): 25
Montageart: Hutschiene TH35

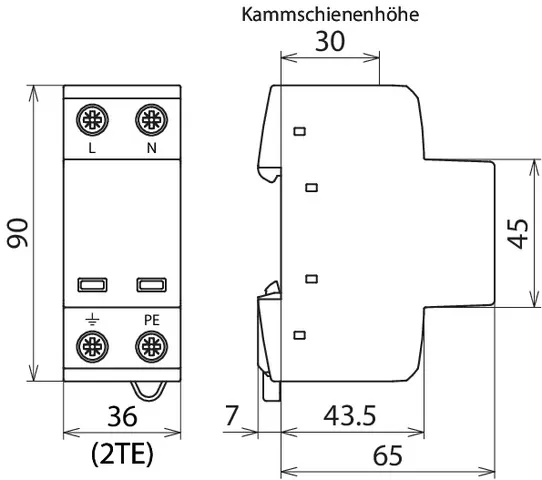

Baugröße: 2 TE
Fernsignalisierung: nein
Signalisierung am Gerät: optisch
Prüfklasse: Typ 1 und 2
Ausblasend: nein
Integrierte Vorsicherung: -
Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Schutzart (IP): IP20
