Dehn Koordinierter Blitzstromableiter Typ 1 DEHNbloc M m. hoher Folgestrombegrenzung 961135

Herstellerinfo

Download Datenblatt

Dehn Koordinierter Blitzstromableiter Typ 1 DEHNbloc M m. hoher Folgestrombegrenzung 961135

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

€ 274,21

% UVP € 464,46 (40.96% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-961135

EAN: 4013364118645

Inhalt: 1

Produktinformationen "Dehn Koordinierter Blitzstromableiter Typ 1 DEHNbloc M m. hoher Folgestrombegrenzung 961135"

Der DEHNbloc modular, Typ 1 koordinierte Blitzstromableiter (EN 61643-11), bestehend aus einem Basisteil und einem gesteckten Schutzmodul, schützt Niederspannungs-Verbraucheranlagen vor Überspannungen durch direkte Blitzeinschläge. Dank der RADAX-Flow-Folgestrombegrenzung ist die Verfügbarkeit des Systems höher als bei herkömmlichen Ableitern.

Dieser einpolige Blitzstromableiter ist für die Netzformen TN, TN-C, TN-C-S, TN-S und TT geeignet, wobei der Blitzstoßstrom bei 10/350 µs 25 kA beträgt. Außerdem verfügt er über eine Nennspannung von 277 V und eine Höchstspannung von 320 V. Der Schutzpegel beträgt 2.5 kV und die spezifische Energie 156.25 W/R. Folgestromlöschfähig ist der DEHNbloc M mit einem Maximalwert von 50 kA.

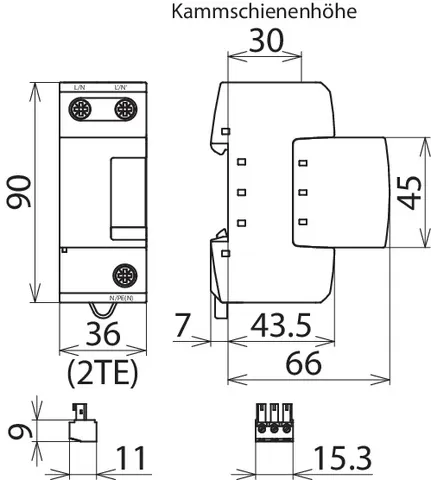

Das System ist auf einer Hutschiene TH35 montierbar und in der Baugröße 2 TE aufgebaut. Der Leiterquerschnitt liegt bei starr (ein- und mehrdrähtig) bei 50 mm2 und bei flexibel (feindrähtig) bei 35 mm2.

Eigenschaften DEHN 961135

Netzform DC: nein
Netzform IT: nein
Netzform TN: ja
Netzform TN-C: ja
Netzform TN-C-S: ja
Netzform TN-S: ja
Netzform TT: ja
Netzform sonstige: nein
Anzahl der Leiter (ohne Erde): 1
Blitzstoßstrom (10/350 µs): 25
Nennableitstoßstrom (8/20): -
Höchste Dauerspannung AC: 320
Höchste Dauerspannung DC: -
Nennspannung AC: 277
Nennspannung DC: -
Schutzpegel: 2.5
Schutzpegel L-N: -
Schutzpegel N-PE: -
Schutzpegel (DC+ - DC-): -
Schutzpegel (DC+/DC- - PE): -
Folgestromlöschfähigkeit: 50
Spezifische Energie (W/R): 156.25
Montageart: Hutschiene TH35
Baugröße: 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50
Max. Leiterquerschnitt flexibel (feindrähtig): 35
Mit Fernmeldekontakt: ja
Ausblasend: nein
Signalisierung am Gerät: optisch
Prüfklasse Typ 1: ja
Integrierte Vorsicherung: -
Geeignet für Außengebrauch: -
Schutzart (IP): IP20

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
