Dehn N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961165

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

€ 344,41

% UVP € 583,34 (40.96% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-961165

EAN: 4013364116306

Inhalt: 1

Produktinformationen "Dehn N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961165"

Der DEHN N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961165 ist ein einpoliger und koordinierter N-PE-Blitzstromableiter, Typ 1 nach EN 61643-11. Er ist speziell für den Einsatz im TT-System in der 3+1 oder 1+1-Schaltung nach DIN VDE 0100-534 zwischen N und PE für eine Nennspannung AC von 400V und einer Höchsten Dauerspannung AC von 440V geeignet.

Der Blitzstromableiter ist für den Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen auch bei direkten Blitzeinschlägen konzipiert, um Geräte und Maschinen vor Schäden zu bewahren. Zum Einsatz kommt er im Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 1 in der 3+1-Schaltungsvariante.

Beim DEHN N-PE-Blitzstromableiter DEHNgap Maxi zum Einsatz für TT- und TN-Systeme 961165 handelt es sich um einen Summenstrom-Ableiter mit folgenden Eigenschaften: Blitzstoßstrom (10/350 µs): 100; Schutzpegel: 2.5; Folgestromlöschfähigkeit: 0.1; Spezifische Energie (W/R): 2500; Montageart: Hutschiene TH35; Baugröße: 2 TE; Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50; Max. Leiterquerschnitt flexibel (feindrähtig): 35.

Eigenschaften DEHN 961165

Netzform DC: nein
Netzform IT: -
Netzform TN: -
Netzform TN-C: -
Netzform TN-C-S: -
Netzform TN-S: -
Netzform TT: ja
Netzform sonstige: -
Anzahl der Leiter (ohne Erde): 1
Blitzstoßstrom (10/350 µs): 100
Nennableitstoßstrom (8/20): -
Höchste Dauerspannung AC: 440
Höchste Dauerspannung DC: -
Nennspannung AC: 400
Nennspannung DC: -
Schutzpegel: 2.5
Schutzpegel L-N: -
Schutzpegel N-PE: -
Schutzpegel (DC+ - DC-): -
Schutzpegel (DC+/DC- - PE): -
Folgestromlöschfähigkeit: 0.1
Spezifische Energie (W/R): 2500
Montageart: Hutschiene TH35

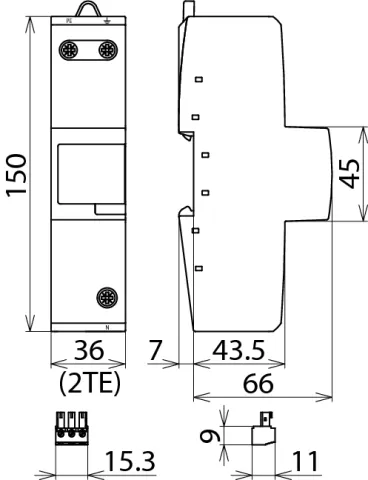

Baugröße: 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 50
Max. Leiterquerschnitt flexibel (feindrähtig): 35
Mit Fernmeldekontakt: ja
Ausblasend: nein
Signalisierung am Gerät: optisch
Prüfklasse Typ 1: ja
Integrierte Vorsicherung: -
Geeignet für Außengebrauch: -
Schutzart (IP): IP20
