Dehn PA-Schiene o. Abdeckung NIRO m. Schrauben M10 f. 12 Anschlüsse 472239

Herstellerinfo

Download Datenblatt

Dehn PA-Schiene o. Abdeckung NIRO m. Schrauben M10 f. 12 Anschlüsse 472239

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

€ 88,26

% UVP € 105,47 (16.32% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-472239

EAN: 4013364096455

Inhalt: 1

Produktinformationen "Dehn PA-Schiene o. Abdeckung NIRO m. Schrauben M10 f. 12 Anschlüsse 472239"

Die Dehn PA-Schiene o. Abdeckung NIRO m. Schrauben M10 f. 12 Anschlüsse 472239 ist eine Potentialausgleichsschiene Industrie nach DIN EN 62561-1 und besitzt einen Isolator UP (duroplastisch, rot) mit Gewinde M10, UV-stabilisiert und halogenfrei. Mit ihr können Sie den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 oder den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3) gewährleisten. Ausgestattet ist diese Schiene mit 12 Anschlüssen, einer Schraube M10, einem Federring und einer Mutter.

Durch die Bauform Aufbau fix und Ausführung ohne Abdeckhaube, ist die Schiene ebenso für den Einsatz in Ex-Bereichen geeignet. Die zusätzlichen Explosionsgeprüfte Ausführung und Selbstlockern der Schrauben garantiert Ihnen eine sichere Verwendung.

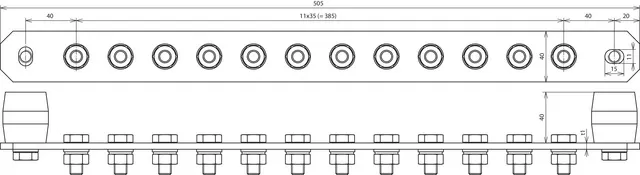

Die Masse der Schiene beträgt Höhe 60, Breite 40 und Länge 505. Der Anschluss Rundleiter der Schiene ist aus rostfreiem Stahl (V2A) und die Oberfläche der Kontaktschiene ist unbehandelt.

Eigenschaften DEHN 472239

Bauform: Aufbau fix
Ausführung: ohne Abdeckhaube
Isolator: ja
Explosionsgeprüfte Ausführung: ja
Höhe: 60
Breite: 40
Länge: 505
Anzahl der Anschlüsse Rundleiter gesamt: 12
Anzahl der Anschlüsse Rundleiter 8 mm: -
Anzahl der Anschlüsse Rundleiter 10 mm: -
Anzahl der Anschlüsse Rundleiter 8-10 mm: -
Anzahl der Anschlüsse Flachleiter bis 30 mm: -
Anzahl der Anschlüsse Flachleiter bis 40 mm: -
Anzahl der Anschlüsse Leitung bis 6 mm² starr: -
Anzahl der Anschlüsse Leitung bis 16 mm² starr: -
Anzahl der Anschlüsse Leitung bis 25 mm² starr: -
Anzahl der Anschlüsse Leitung bis 95 mm² starr: -
Werkstoff der Kontaktschiene: rostfreier Stahl (V2A)
Oberfläche der Kontaktschiene: unbehandelt
Werkstoff der Klemme: -
Oberfläche der Klemme: -

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
