Dehn Überspannungsableiter Typ 2 DEHNguard M 2-polig Uc 275V mit ACI-Technologie 952220

Herstellerinfo

Download Datenblatt

Dehn Überspannungsableiter Typ 2 DEHNguard M 2-polig Uc 275V mit ACI-Technologie 952220

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

€ 173,62

% UVP € 304,52 (42.99% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-952220

EAN: 4013364376656

Inhalt: 1

Produktinformationen "Dehn Überspannungsableiter Typ 2 DEHNguard M 2-polig Uc 275V mit ACI-Technologie 952220"

Der Dehn Überspannungsableiter Typ 2 DEHNguard M 2-polig Uc 275V mit ACI-Technologie 952220 ist ein mehrpoliger Überspannungsableiter nach EN 61643-11 mit integriertem ACI-Schalter-/Funkenstrecken-Kombination. Er besteht aus einem Basisteil und gesteckten Schutzmodulen und ermöglicht eine hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Er ist zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen zu verwenden und kann im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B - 1 und höher eingesetzt werden.

Der Überspannungsableiter verfügt über 2 Leiter (ohne Erde) und eine Nennableitstoßstrom (8/20) von 20. Er ist für eine Nennspannung AC von 230 und eine höchste Dauerspannung AC von 275 ausgelegt. Er hat eine Kurzschlussfestigkeit (Isccr) von 25 und kann an einer Hutschiene TH35 montiert werden. Er verfügt über eine Baugröße von 2 TE und einen Schutzpegel von 1.5. Der maximale Leiterquerschnitt ist in eindrähtigem Zustand 35 und in feindrähtigem Zustand 25. Der Schutzpegel N-PE ist 1.5 und der Überspannungsableiter ist mit einem Fernmeldekontakt ausgestattet.

Eigenschaften DEHN 952220

Netzform DC: -
Netzform IT: -
Netzform TN: ja
Netzform TN-C: -
Netzform TN-C-S: -
Netzform TN-S: -
Netzform TT: -
Netzform sonstige: -
Anzahl der Leiter (ohne Erde): 2
Nennableitstoßstrom (8/20): 20
Nennspannung AC: 230
Nennspannung DC: -
Kurzschlussfestigkeit (Isccr): 25
Höchste Dauerspannung AC: 275
Max. Ableitstoßstrom (8/20): -
Höchste Dauerspannung DC: -
Montageart: Hutschiene TH35

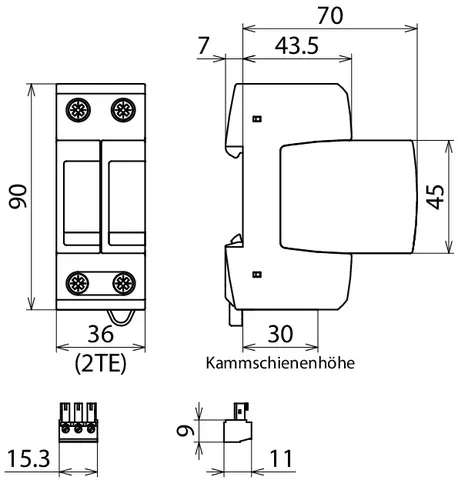

Baugröße: 2 TE
Max. PV-Spannung: -
Schutzpegel: 1.5
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
Max. Leiterquerschnitt flexibel (feindrähtig): 25
Schutzpegel L-N: -
Schutzpegel N-PE: 1.5
Mit Fernmeldekontakt: ja
Integrierte Vorsicherung: nein
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: ja
Schutzart (IP): IP20

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
