Dehn Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1170V DC 952565

Herstellerinfo

Download Datenblatt

Dehn Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1170V DC 952565

Verfügbarer Bestand:

Lieferzeit 1 - 4 Werktage

absenden

€ 226,05

% UVP € 396,51 (42.99% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-952565

EAN: 4013364327719

Inhalt: 1

Produktinformationen "Dehn Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV-Anlagen bis 1170V DC 952565"

Der Dehn Überspannungsableiter Typ 2 DEHNguard M ist ein mehrpoliger Überspannungsableiter nach EN 50539-11, bestehend aus einem Basisteil und gesteckten Schutzmodulen. Er bietet eine hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control und eignet sich zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Der Ableiter kann gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen) eingesetzt werden und ist zur Netzform DC geeignet.

Er hat eine Anzahl an Leitern (ohne Erde) von 2 und einen Nennableitstoßstrom (8/20) von 20. Darüber hinaus besitzt er eine Kurzschlussfestigkeit (Isccr) mit 10 und einen Max. Ableitstoßstrom (8/20) mit 40. Der DEHNguard M verfügt über eine Montageart Hutschiene TH35, eine Baugröße 3 TE, eine max. PV-Spannung von 1170 und einen Schutzpegel 4.

In Bezug auf den Leiterquerschnitt kann der Ableiter starr (ein-/mehrdrähtig) einen max. Querschnitt von 35 und flexibel (feindrähtig) einen max. Querschnitt von 25 aufweisen. Zudem ist er mit einem Fernmeldekontakt und direkter Signalisierung am Gerät (optisch) ausgestattet. Die Prüfklasse Typ 2 ist ebenfalls vorhanden und seine Schutzart (IP) beträgt IP20.

Eigenschaften DEHN 952565

Netzform DC: ja
Netzform IT: -
Netzform TN: -
Netzform TN-C: -
Netzform TN-C-S: -
Netzform TN-S: -
Netzform TT: -
Netzform sonstige: -
Anzahl der Leiter (ohne Erde): 2
Nennableitstoßstrom (8/20): 20
Nennspannung AC: -
Nennspannung DC: -
Kurzschlussfestigkeit (Isccr): 10
Höchste Dauerspannung AC: -
Max. Ableitstoßstrom (8/20): 40
Höchste Dauerspannung DC: -
Montageart: Hutschiene TH35

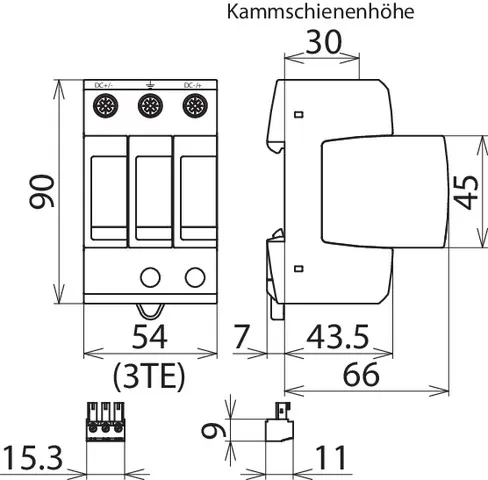

Baugröße: 3 TE
Max. PV-Spannung: 1170
Schutzpegel: 4
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
Max. Leiterquerschnitt flexibel (feindrähtig): 25
Schutzpegel L-N: -
Schutzpegel N-PE: -
Mit Fernmeldekontakt: ja
Integrierte Vorsicherung: -
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: ja
Schutzart (IP): IP20

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
