Dehn Überspannungsableiter Typ 2 DEHNguard SE 1-polig Uc 1000V AC mit Fernmeldekontakt 952938

Herstellerinfo

Download Datenblatt

Dehn Überspannungsableiter Typ 2 DEHNguard SE 1-polig Uc 1000V AC mit Fernmeldekontakt 952938

Bestellbar

Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.

genaue Lieferzeit erfragen

absenden

€ 108,74

% UVP € 196,47 (44.65% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-952938

EAN: 4013364264014

Inhalt: 1

Produktinformationen "Dehn Überspannungsableiter Typ 2 DEHNguard SE 1-polig Uc 1000V AC mit Fernmeldekontakt 952938"

Dehn Überspannungsableiter Typ 2 DEHNguard SE 1-polig Uc 1000V AC mit Fernmeldekontakt 952938

Der Dehn Überspannungsableiter Typ 2 DEHNguard SE 1-polig Uc 1000V AC mit Fernmeldekontakt 952938 ist ein einpoliger Überspannungsableiter bestehend aus dem Basisteil und gesteckten Schutzmodulen. Durch die leistungsfähigen Zinkoxidvaristoren kann ein dauerhaft hohes Ableitvermögen erzielt werden, welches Geräte in Niederspannungs-Verbraucheranlagen effektiv vor Überspannungsschäden schützen. Der Überspannungsableiter ist zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher geeignet. In Kombination mit seinem Fernmeldekontakt und der integrieren Vorsicherung ist das Produkt optimal zum Schutz für Ihre Anlage geeignet.

Der Überspannungsableiter weist einige wichtige Eigenschaften auf. Zu diesen gehören unter anderem eine Anzahl an Leitern (ohne Erde) von 1, eine Nennableitstoßstrom (8/20) von 20, eine Nennspannung AC von 690, eine Kurzschlussfestigkeit (Isccr) von 25, eine höchsten Dauerspannung AC von 1000, eine Max. Ableitstoßstrom (8/20) von 40, eine Montageart (Hutschiene TH35), eine Baugröße von 1,5 TE, ein Schutzpegel von 4.5, ein Max. Leiterquerschnitt starr (ein-/mehrdrähtig) von 35, ein Max. Leiterquerschnitt flexibel (feindrähtig) von 25, ein Fernmeldekontakt sowie eine integrierte Vorsicherung.

Der DEHNguard SE 1-polig Uc 1000V AC mit Fernmeldekontakt 952938 bietet alles, was Sie benötigen, um Ihre Anlage gegen Schäden durch Überspannungen zu schützen. Nutzen Sie das breite Leistungsspektrum und die vielseitigen Möglichkeiten, um Ihre Anlage bestmöglich zu schützen.

Eigenschaften DEHN 952938

Netzform DC: -
Netzform IT: ja
Netzform TN: ja
Netzform TN-C: ja
Netzform TN-C-S: ja
Netzform TN-S: ja
Netzform TT: nein
Netzform sonstige: -
Anzahl der Leiter (ohne Erde): 1
Nennableitstoßstrom (8/20): 20
Nennspannung AC: 690
Nennspannung DC: -
Kurzschlussfestigkeit (Isccr): 25
Höchste Dauerspannung AC: 1000
Max. Ableitstoßstrom (8/20): 40
Höchste Dauerspannung DC: -
Montageart: Hutschiene TH35

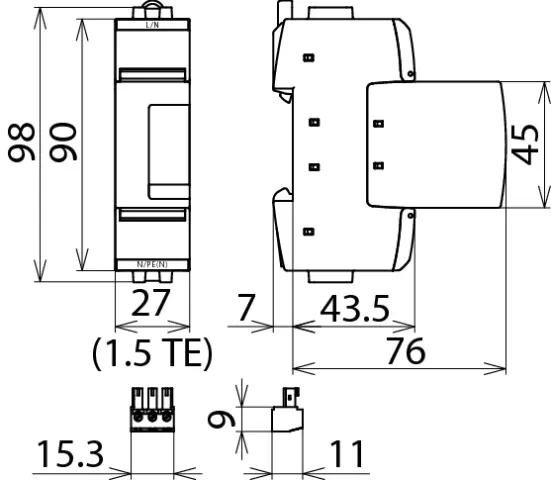

Baugröße: 1,5 TE
Max. PV-Spannung: -
Schutzpegel: 4.5
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35
Max. Leiterquerschnitt flexibel (feindrähtig): 25
Schutzpegel L-N: -
Schutzpegel N-PE: -
Mit Fernmeldekontakt: ja
Integrierte Vorsicherung: ja
Signalisierung am Gerät: optisch
Prüfklasse Typ 2: ja
Schutzart (IP): IP20

Angaben zur Produktsicherheit

Hersteller:
DEHN SE
Hans-Dehn-Str. 1
92318 Neumarkt
Deutschland

E-Mail: info@dehn.de
Telefon: +494991819060
