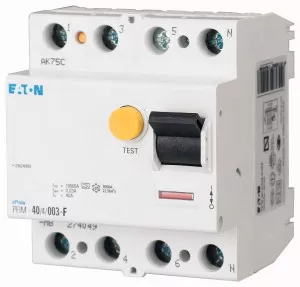

Eaton FI-Schalter, 63A, 4p, 30mA, Typ G/F 187358

Der Eaton FI-Schalter Typ G/F 187358 ist ein Fehlerstromschutzschalter mit einem Bemessungsstrom In von 63A und einer Bemessungskurzschlussfestigkeit IcN von 10kA. Er ist 4-polig und besitzt eine Bemessungsfehlerstrom IΔN von 0.03A. Der Schalter ist für Wohn- und Zweckbau geeignet und weist eine Bemessungsspannung von 230V und eine Bemessungsisolationsspannung Ui von 440V auf. Auch eine Bemessungsstoßspannungsfestigkeit Uimp von 4 kV und eine Frequenz von 50Hz sind gegeben. Ein Kurzzeitverzögerter Typ ist ebenso vorhanden wie eine Kurzschlussfestigkeit Icw von 10 und eine Stoßstromfestigkeit von 3. Zusatzeinrichtungen sind möglich und der Schalter kann mit einer Verriegelungsvorrichtung ausgestattet werden. Seine Schutzart ist IP20 und seine Breite in Teilungseinheiten beträgt 4. Die Einbautiefe ist 70.5mm und die Umgebungstemperatur während des Betriebs liegt bei -25°C. Der Verschmutzungsgrad ist dabei mit 2 angegeben. Zu dem Schalter kann ein mehrdrähtiger Leiterquerschnitt von 1.5mm² und ein eindrähtiger Leiterquerschnitt von 1.5mm² angeschlossen werden.

Eigenschaften EATON 187358

• Polzahl: 4
• Bemessungsspannung: 230
• Bemessungsspannung: 230
• Bemessungsstrom: 63
• Bemessungsfehlerstrom: 30
• Bemessungsisolationsspannung Ui: 440
• Bemessungsisolationsspannung Ui: 440
• Bemessungsstoßspannungsfestigkeit Uimp: 4
• Montageart: DIN-Schiene
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: sonstige
• Selektiver-Typ: nein
• Kurzzeitverzögerter Typ: ja
• Kurzschlussfestigkeit (Icw): 10
• Kurzschlussfestigkeit (Icw): 10
• Stoßstromfestigkeit: 3
• Stoßstromfestigkeit: 3
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: ja
• Mit Verriegelungsvorrichtung: ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 4
• Breite in Teilungseinheiten: 4
• Einbautiefe: 70.5
• Umgebungstemperatur während des Betriebs: -25
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1.5
• Anschließbarer Leiterquerschnitt eindrähtig: 1.5

Angaben zur Produktsicherheit

Hersteller:
Eaton Electric GmbH
Hein-Moeller-Str. 7-11
53115 Bonn
Deutschland

E-Mail: infogermany@eaton.com
Telefon: +492286025600
