Hager Einbaugehäuse f. WDI160, wandbündig(EPG) WDW161

Energiezähler 3phasig, direkt 80A, 4M, S0, MID. Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.Eigenschaften HAGER ECP380DNennstrom (In): 80Nennstrom (In): 80Nennspannung (Un) N-L: 92Nennspannung (Un) N-L: 92Nennspannung (Un) L-L: 160Nennspannung (Un) L-L: 160Frequenz: 45Frequenz: 45Maximalstrom (Imax): 80Maximalstrom (Imax): 80Montageart: REGMontageart: REGImpulsart: S0Impulsart: S0Energieart: Wirk- und BlindleistungEnergieart: Wirk- und BlindleistungAusführung: DirektmessungAusführung: DirektmessungMit Sperrcode: neinMit Sperrcode: neinImpulsrate: 1Impulsrate: 1Zulassung: Measuring Instruments DirectiveZulassung: Measuring Instruments DirectiveAusführung der Schnittstelle: -Ausführung der Schnittstelle: -Tarifausführung: ZweitarifTarifausführung: ZweitarifTarifsteuerung: externTarifsteuerung: externAnzahl der Stellen: 9Anzahl der Stellen: 9Geeignet für: Bezug/LieferungGeeignet für: Bezug/LieferungAnzeigeart: digitalAnzeigeart: digitalGeeicht: jaGeeicht: jaRücklaufsperre: jaRücklaufsperre: jaEDL40-Signatur: neinEDL40-Signatur: neinZählertyp: elektronischZählertyp: elektronischPolart: Dreileiter/VierleiterPolart: Dreileiter/VierleiterMessungsart Lastgang: neinMessungsart Lastgang: neinSchutzart (NEMA): -Schutzart (NEMA): -Genauigkeitsklasse: BGenauigkeitsklasse: BImpulsausgang: elektrischImpulsausgang: elektrischBreite in Teilungseinheiten: 4Breite in Teilungseinheiten: 4Schutzart (IP): IP20Schutzart (IP): IP20Angaben zur ProduktsicherheitHersteller:Hager Vertriebsgesellschaft mbH & Co. KGZum Gunter­stal 166440 Blies­kastelDeutschlandE-Mail: info@hager.deTelefon: +4968429450

Nur geeichte Zähler sind nach Paragraph 25 des deutschen Eichgesetzes zur Stromabrechnung zugelassen. Nichtbeachtung ist eine Ordnungswidrigkeit nach Paragraph 19. M-Bus-Drehstromzähler. Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit M-Bus-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einer 1000-mal je kWh blinkenden LED angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt. Datenübertragung M-Bus: Beim Auslesen werden alle Werte in einem Telegramm übertragen. Es werden folgende Telegramme unterstützt: Initialisierung: SNDNKE, Antwort: ACK, Zähler auslesen: REQUD2, Antwort: RSPUD, Primäradresse ändern: SNDUD, Antwort: ACK, Reset RS1: SNDUD, Antwort: ACK, Slave-Auswahl für die Sekundär-Adresse, Antwort: ACK. Das Gerät antwortet nicht auf unbekannte Abfragen. Die Übertragungsrate wird automatisch erkannt. Das Gerät hat eine Spannungsüberwachung. Im Falle eines Spannungsverlustes werden alle Register im EEPROM gespeichert. Ändern der M-Bus-Primäradresse: Um die M-Bus Primäradresse zu ändern, SELECT 3 Sekunden gedrückt halten. Im folgenden Menü erhöht MODE die Adresse um 10, SELECT erhöht sie um 1. Wenn die gewünschte Primäradresse eingestellt ist, warten, bis das Hauptmenü wieder erscheint. Sekundär-Adresse: Mithilfe der Sekundär-Adresse ist es möglich, gemäss der Norm EN13757 mit dem Energiezähler zu kommunizieren. Die Verwendung von Wild Cards ist möglich. Detailierte Angaben unter www.eltako.com bei den Bedienungsanleitungen.Eigenschaften ELTAKO 28380512Montageart: REGAusführung: DirektmessungGeeignet für: BezugAnzeigeart: digitalFrequenz: 50Maximalstrom (Imax): 80Breite in Teilungseinheiten: 4Anzahl der Stellen: 7Zählertyp: elektronischSchutzart (IP): IP20Ausführung der Schnittstelle: M-BusEnergieart: WirkleistungTarifausführung: ZweitarifTarifsteuerung: externRücklaufsperre: jaGeeicht: jaZulassung: Measuring Instruments DirectiveImpulsausgang: -Impulsart: -Impulsrate: -Genauigkeitsklasse: BPolart: VierleiterMessungsart Lastgang: -EDL40-Signatur: -Mit Sperrcode: -Nennspannung (Un) N-L: 230Nennspannung (Un) L-L: 400Nennstrom (In): 10Schutzart (NEMA): -Angaben zur ProduktsicherheitHersteller:ELTAKO GmbHHofener Str. 5470736 FellbachDeutschlandE-Mail: website@eltako.deTelefon: +4971194350000

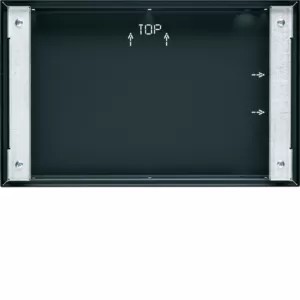

Das Hager Einbaugehäuse f. WDI10x, wandbündig (EPG) WDW101 ist ein Montagegehäuse, das für den senkrechten und waagerechten Unterputz- und Hohlwandeinbau eines Touch Panels WDIxxx mit Push-to-open Mechanik zur komfortablen Montage ausgelegt ist. Es ist mit einem Putzdeckel und Einbaulaschen versehen, um eine einfache und sichere Montage zu ermöglichen. Dank der robusten und langlebigen Konstruktion ist das Hager Einbaugehäuse eine ideale Wahl für diejenigen, die den Unterputz- und Hohlwandeinbau eines Touch Panels benötigen. Das Hager Einbaugehäuse ist leicht zu installieren und kann in einem breiten Spektrum an verschiedenen Anwendungen und Umgebungen verwendet werden. Es ist eine ideale Lösung für Anwender, die einfach zu bedienende, robuste und zuverlässige Produkte benötigen. Eigenschaften HAGER WDW101Art des Zubehörs: MontagegehäuseArt des Zubehörs: MontagegehäuseAngaben zur ProduktsicherheitHersteller:Hager Vertriebsgesellschaft mbH & Co. KGZum Gunter­stal 166440 Blies­kastelDeutschlandE-Mail: info@hager.deTelefon: +4968429450

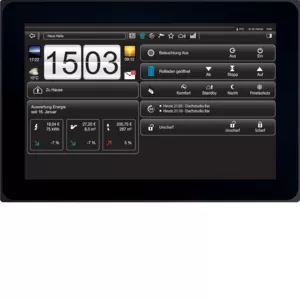

Mit dem Hager Touch-Panel PC 10 windows WDI101 sind Sie bestens ausgestattet für professionelle Anwendungen. Dieser Multitouch-Panel mit seinem kapazitiven TFT 10 Zoll Farbdisplay und durchgehender Glasfront im Widescreen Format 16:9 und einer 1280x800 WXGA Auflösung kann flächenbündig oder mit einer Wandaufsatzstärke von 10mm eingebaut werden. Der Geräuschpegel ist dank der langlebigen Konvektorkühlung ohne Lüfter sehr gering. Des Weiteren verfügt dieses Panel über eine variable Display-Sleep-Funktion, die einstellbar ist. Es kann zur Anzeige vorkonfigurierter Funktionen, Messwerte und Daten auf einem 10 Zoll-Display für die horizontale domovea-Visualisierung verwendet werden, und ist auch für die IP-Türkommunikation mit einem integrierten Mikrofon und Lautsprecher mit Echounterdrückung geeignet. Die installierte Version des Betriebssystems ist Windows 7 embedded und es stehen Ihnen 2GB Arbeitsspeicher und 64GB SSD zur Verfügung. Abgerundet wird das Paket durch zwei RJ45- Anschlüsse, 2 USB 2.0 Anschlüsse und RS232 Schnittstelle. Eine Mini-USB 2.0 Buchse ist ohne Demontage erreichbar, z. B. für externe Speichermedien oder Updates. Der Betrieb des Touch Panels erfolgt über eine 24VDC Spannungsversorgung und im Lieferumfang enthalten ist auch ein USB/USB- Mini.Angaben zur ProduktsicherheitHersteller:Hager Vertriebsgesellschaft mbH & Co. KGZum Gunter­stal 166440 Blies­kastelDeutschlandE-Mail: info@hager.deTelefon: +4968429450
