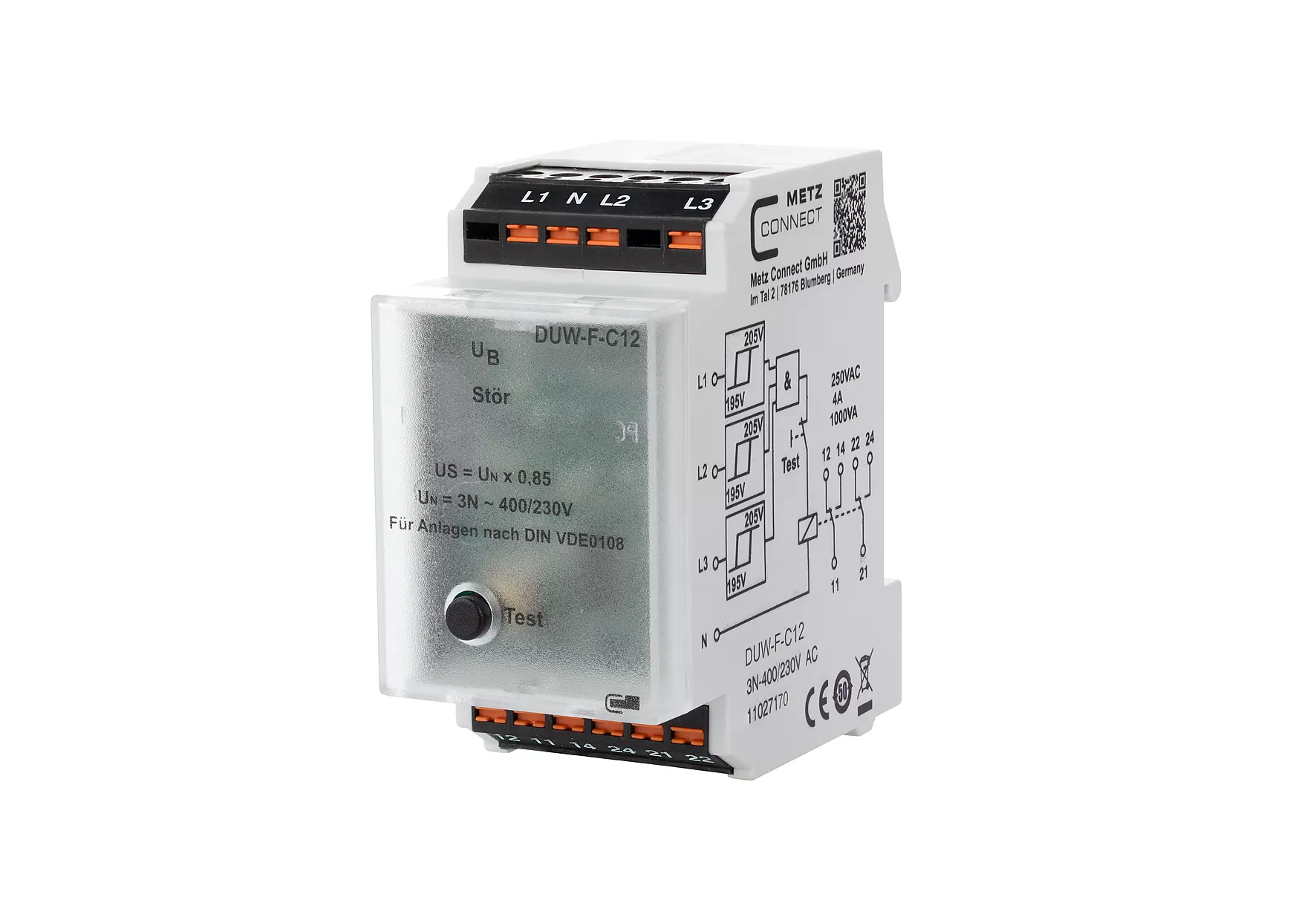

Metz Connect DUW-F-C12 11027170

Das Metz Connect DUW-F-C12 11027170 ist ein Gerät zur Unterspannungsüberwachung in Drei-Phasen-Netzen mit fest eingestelltem Schwellwert, fest eingestellter Hysterese und integrierter Testtaste. Es wurde speziell für Notbeleuchtungsanlagen nach DIN VDE 0108 entwickelt und kann auch zur Überwachung einer einzelnen Phase verwendet werden.

Bei einer durch den Verbraucher bedingten Rückspannung die größer als der eingestellte Schwellwert ist, erfolgt keine Fehlermeldung. Die Anschlüsse des Geräts werden mittels Federkraftklemmen (Push-In) für max. 2,5 mm² hergestellt.

Gutmeldung: Relais ist angezogen (Kontakte 11-14 und 21-24 geschlossen), LED ist aus.

Störmeldung: Relais ist abgefallen (Kontakte 11-14 und 21-24 offen), LED ist an.

Tastendruck: Relais fällt zurück (Kontakte 11-14 und 21-24 offen), LED geht an.

Alle nicht belegten Eingänge müssen mit der angeschlossenen Phase verbunden werden. Das Metz Connect DUW-F-C12 11027170 ist ein vielseitiges Gerät, das zuverlässig und sicher arbeitet und eine optimale Unterspannungsüberwachung gewährleistet.

Eigenschaften METZ 11027170

• Ausführung des elektrischen Anschlusses: Federzuganschluss
• Mit abnehmbaren Klemmen: nein
• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: -
• Bemessungssteuerspeisespannung Us bei DC: -
• Spannungsart zur Betätigung: AC
• Funktion Phasenfolgeüberwachung: nein
• Funktion Phasenausfallerkennung: ja
• Funktion Unterspannungserkennung: ja
• Funktion Überspannungserkennung: nein
• Funktion Asymmetrieerkennung: nein
• Spannungsmessbereich: 400
• Min. einstellbare Ansprechverzögerungszeit: -
• Max. zulässige Ansprechverzögerungszeit: -
• Min. einstellbare Rückfallverzögerungszeit: -
• Max. zulässige Rückfallverzögerungszeit: -
• Anzahl der Kontakte als Öffner: -
• Anzahl der Kontakte als Schließer: -
• Anzahl der Kontakte als Wechsler: 2
• Breite: 35
• Höhe: 70
• Tiefe: 65
