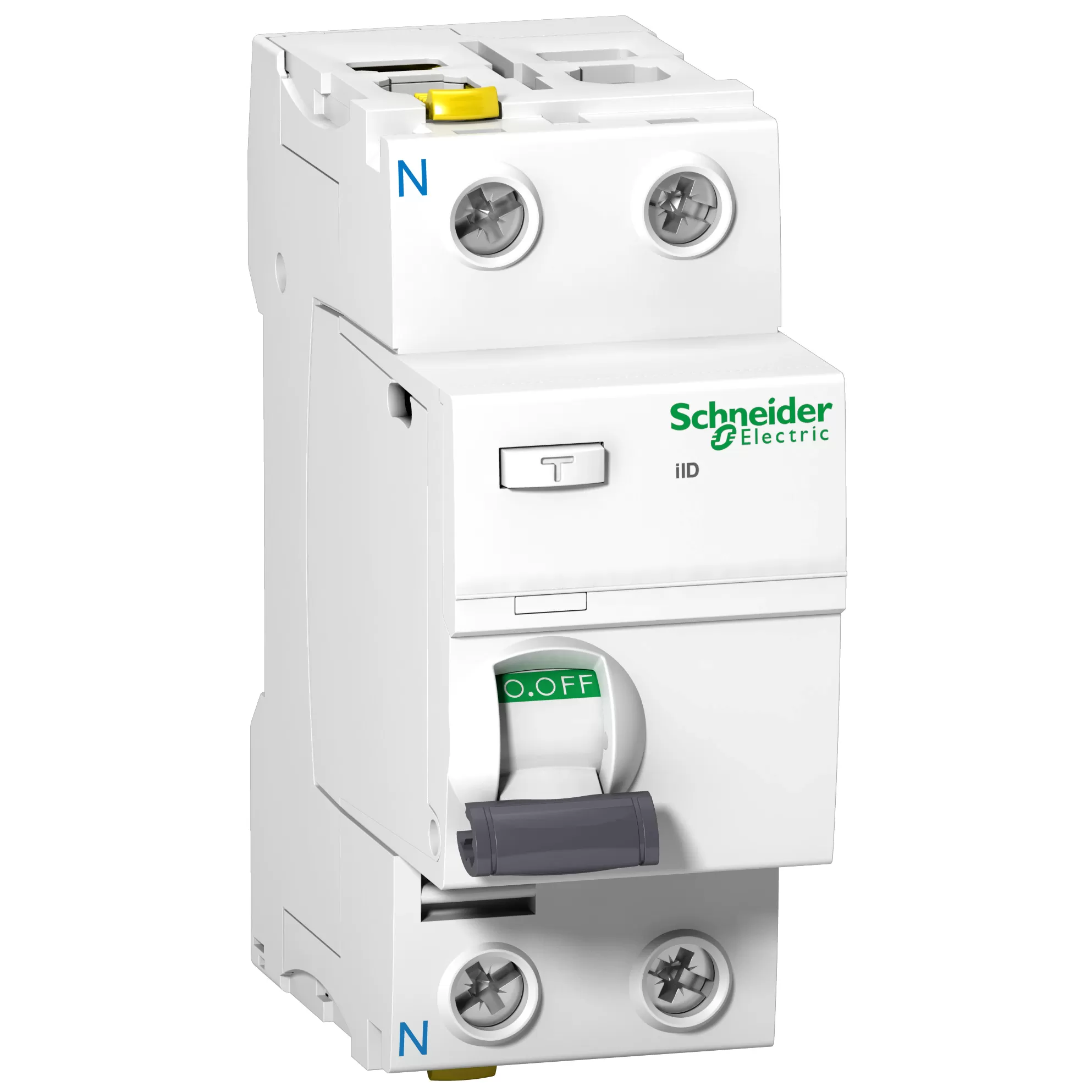

Schneider Electric Fehlerstrom-Schutzschalter iID, 2P, 40A , 30mA, Typ A, SI A9Z31240

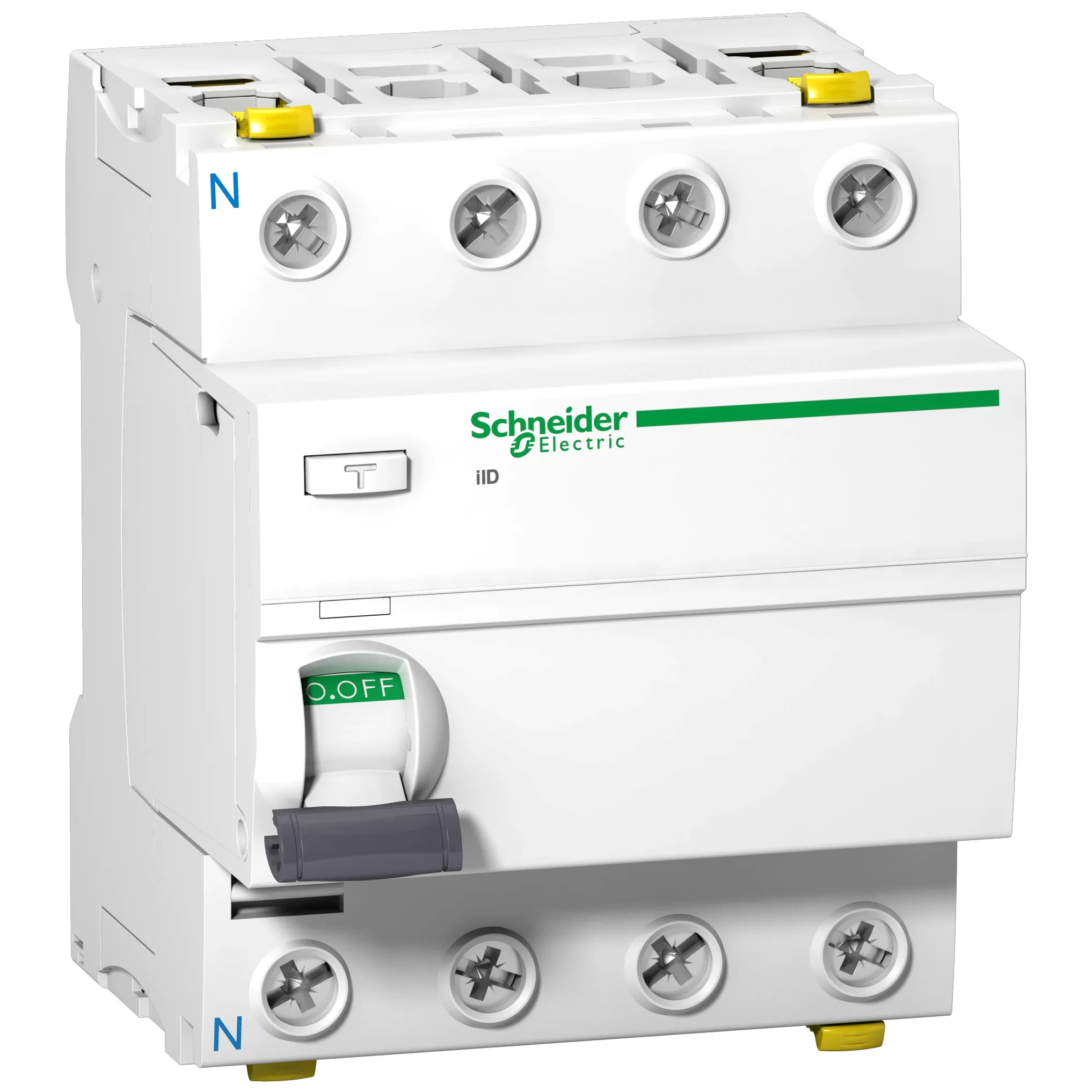

Der Schneider Electric Fehlerstrom-Schutzschalter iID, 4P, 63A , 100mA, Typ A A9Z22463 ist ein Fehlerstromschutzschalter, der den Zusatzschutz bei direktem Berühren (≤ 30mA), bei indirektem Berühren, Isolationsfehlern (≥ 100mA, ≤ 300mA) und bei Baustromverteilern (500mA) gewährleistet. Das Gerät weist einen Nennstrom von 63A, eine Erdschlussempfindlichkeit von 100mA und eine Erdschluss-Schutzklasse Typ A auf. Die Aktivität des Schalters erfolgt in einer Betriebsspannung (Ue) von 400V AC bei einer Isolationsspannung (Ui) von 500V AC. Weitere Eigenschaften des Fehlerstromschutzschalters iID sind eine mechanische frontseitige Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss, eine sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters und eine Prüftaste für die regelmäßige Prüfung der Funktion. Die Montage erfolgt werkzeuglos linksseitig am Gerät in Farbton RAL 9003. Des Weiteren sind doppelte Anschlussklemmen vorhanden, um Kabeln oder Phasenschienen beidseitig anzuschließen. Der Fehlerstromschutzschalter iID erfüllt die Normen IEC/EN 61008-1 und IEC/EN 60947-2 und ist VDE zertifiziert. Zusätzlich können Hilfsmodule wie der Unterspannungsauslöser (iMN), der Überspannungsauslöser (iMSU), der Arbeitsstromauslöser (iMX), der Hilfsschalter zur Statusmeldung (iOF) und der Fehlermeldeschalter (iSD) angereiht werden.Eigenschaften SCHNEIDER A9Z22463Polzahl: 4Bemessungsspannung: 400Bemessungsstrom: 63Bemessungsfehlerstrom: 100Montageart: DIN-SchieneFehlerstrom-Typ: ASelektiver-Typ: neinKurzschlussfestigkeit (Icw): 10Stoßstromfestigkeit: 0.25Frequenz: 50/60 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 4Einbautiefe: 50Kurzzeitverzögerter Typ: neinBemessungsisolationsspannung Ui: 500Bemessungsstoßspannungsfestigkeit Uimp: 6Mit Verriegelungsvorrichtung: jaUmgebungstemperatur während des Betriebs: 25Verschmutzungsgrad: 3Anschließbarer Leiterquerschnitt mehrdrähtig: 1Anschließbarer Leiterquerschnitt eindrähtig: 1Angaben zur ProduktsicherheitHersteller:Schneider Electric GmbHGothaer Str. 2940880 RatingenDeutschlandE-Mail: de-schneider-service@se.comTelefon: +4921173743000

Der Schneider Electric Fehlerstrom-Schutzschalter Elektroladestation iID, 4P, 40A, Typ B-EV, 30mA A9Z51440 ist ein Fehlerstrom-Schutzschalter Allstromsensitiv für Elektroladestationen. Er ist 4-polig, mit einem Nennstrom von 40A, einem Typ B-EV, einem Nennfehlerstrom von 30mA, einer Betriebsspannung (Ue) von 400 AC, 50Hz und einer Isolationsspannung von 500V AC. Er besitzt eine Sprungschaltung für verschleißarmes Schalten der Kontakte und eine mechanische frontseitige Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Mit der Sichern Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters ist bei grüner Anzeige die Sicherheit der Spannungsfreiheit auf der Abgangsseite gewährleistet. Zudem verfügt er über eine Prüftaste für die regelmäßige Prüfung der Funktion und doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Eine einfache Entnahme des Einzelgerätes bei installierter Phasenschiene ist dank des frontseitig erreichbaren Befestigungselementes möglich. Zusätzlich anreihbare Hilfsmodule (optional) wie Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF) oder Fehlermeldeschalter (iSD) sind verfügbar. Der Fehlerstrom-Schutzschalter schützt Ladestationen für Elektrofahrzeuge und ist in der Farbe RAL 9003 erhältlich. Er erfüllt die Normen IEC/EN 61008-2-1,IEC/EN 62423,IEC 61543,VDE 0664 und die Polzahl beträgt 4, die Bemessungsspannung 400, die Bemessungsstrom 40, die Bemessungsfehlerstrom 30, die Montageart DIN-Schiene, der Fehlerstrom-Typ B, die Stoßstromfestigkeit 3, die Frequenz 50 Hz. Die Zusatzeinrichtungen sind möglich, die Schutzart (IP) IP20, die Breite in Teilungseinheiten 4, die Einbautiefe 44, die Bemessungsisolationsspannung Ui 500, die Bemessungsstoßspannungsfestigkeit Uimp 6, die Verriegelungsvorrichtung ja, die Umgebungstemperatur während des Betriebs -25, der Verschmutzungsgrad 3, der anschließbare Leiterquerschnitt mehrdrähtig 1 und der anschließbare Leiterquerschnitt eindrähtig 1.Eigenschaften SCHNEIDER A9Z51440Polzahl: 4Bemessungsspannung: 400Bemessungsstrom: 40Bemessungsfehlerstrom: 30Montageart: DIN-SchieneFehlerstrom-Typ: BSelektiver-Typ: neinStoßstromfestigkeit: 3Frequenz: 50 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 4Einbautiefe: 44Kurzzeitverzögerter Typ: neinBemessungsisolationsspannung Ui: 500Bemessungsstoßspannungsfestigkeit Uimp: 6Mit Verriegelungsvorrichtung: jaUmgebungstemperatur während des Betriebs: -25Verschmutzungsgrad: 3Anschließbarer Leiterquerschnitt mehrdrähtig: 1Anschließbarer Leiterquerschnitt eindrähtig: 1Kurzschlussfestigkeit (Icw): -Angaben zur ProduktsicherheitHersteller:Schneider Electric GmbHGothaer Str. 2940880 RatingenDeutschlandE-Mail: de-schneider-service@se.comTelefon: +4921173743000

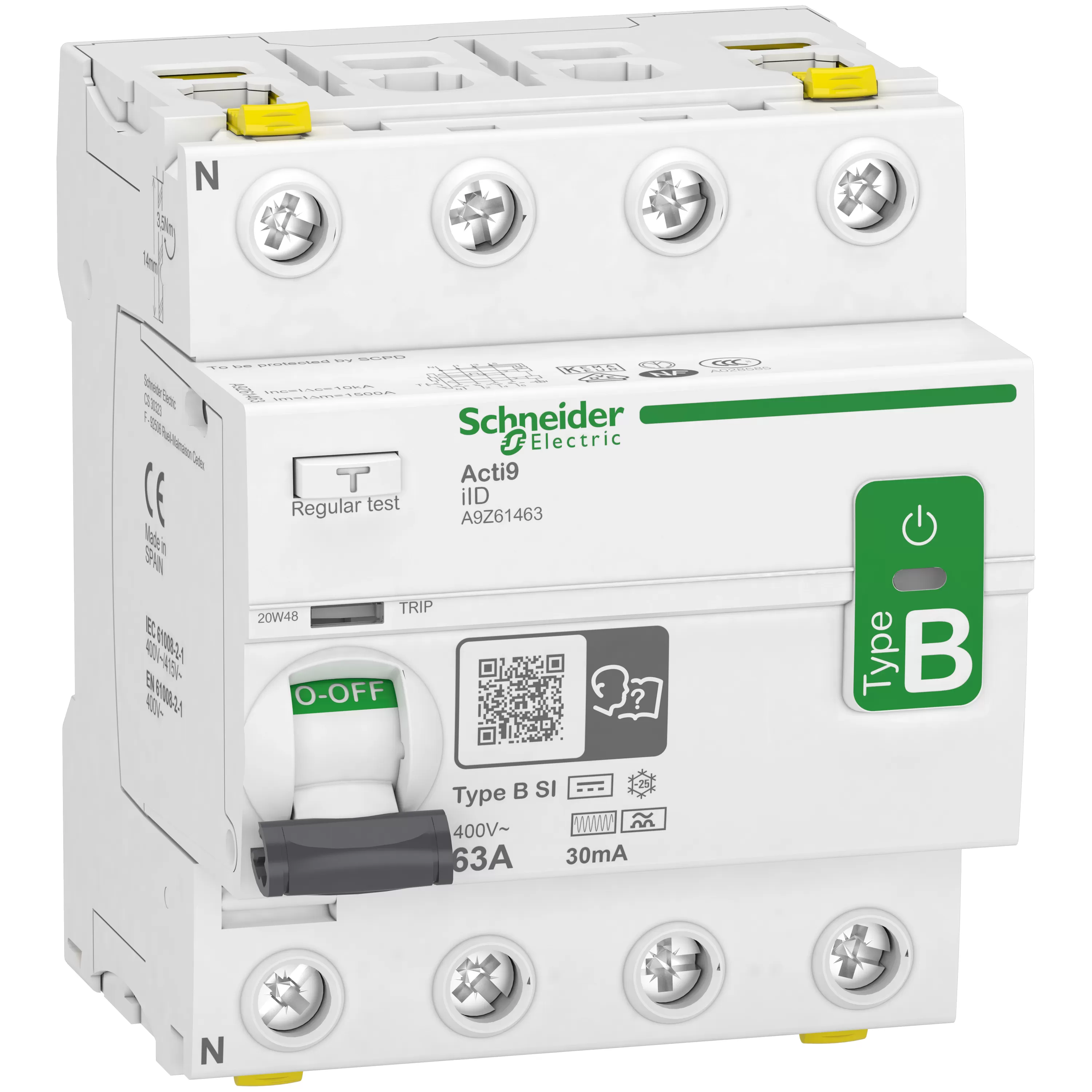

Der Schneider Electric Fehlerstrom-Schutzschalter Acti 9 iID, 4P, 63A, Typ B-SI, 30mA A9Z61463 ist ein hochqualitativer Fehlerstrom-Schutzschalter, der für die Verwendung in einer Reihe von Anwendungen geeignet ist, darunter glatte Gleichfehlerströme in 1- oder 3-phasigen Versorgungsnetzen, die durch Frequenzumrichter, Wechselrichter und Notstromversorgung hervorgerufen werden. Dank seines solchen Eigenschaften ist es in der Lage, Personen und Eigenschaften vor den Gefahren elektrischer Störungen und Überlastungen zu schützen. Dieser Fehlerstromschalter verfügt über ein Siecle-Technologie-Design und ist mit einer Reihe von Features ausgestattet, darunter eine Sprungschaltung für verschleißarmes Schalten der Kontakte sowie eine mechanische Anzeige an der Frontseite zur visuellen Anzeige des Auslösens durch Fehlerstrom. Darüber hinaus verfügt es über eine sichere Kontaktanzeige (VisiSafe) sowie eine Prüftaste, um die Funktion regelmäßig zu überprüfen. Für eine noch größere Anpassungsfähigkeit verfügt der Fehlerstromschalter über doppelte Anschlussklemmen, Anschlüsse auf beiden Seiten sowie ein frontseitig erreichbares Befestigungselement für eine einfache Entnahme des Einzelgeräts bei installierter Phasenschiene. Dieser Fehlerstromschalter ist kompatibel mit einer Reihe von Normen wie IEC/EN 61008-2-2, IEC/EN 62423, IEC 61543 und VDE 0664 und ist in der Farbe RAL 9003 erhältlich. Optional können auch Hilfsmodule wie Unterspannungsauslöser, Überspannungsauslöser, Arbeitsstromauslöser, Hilfsschalter zur Statusmeldung und Fehlermeldeschalter angereiht werden. Kurz gesagt, der Schneider Electric Fehlerstrom-Schutzschalter Acti 9 iID, 4P, 63A, Typ B-SI, 30mA A9Z61463 ist ein leistungsstarker und zuverlässiger Fehlerstromschutz, der speziell entwickelt wurde, um Personen und Eigenschaften vor elektrischen Störungen und Überlastungen zu schützen.Eigenschaften SCHNEIDER A9Z61463Polzahl: 4Bemessungsspannung: 400Bemessungsstrom: 63Bemessungsfehlerstrom: 30Montageart: DIN-SchieneFehlerstrom-Typ: BSelektiver-Typ: neinStoßstromfestigkeit: 3Frequenz: 50 HzZusatzeinrichtungen möglich: jaSchutzart (IP): IP20Breite in Teilungseinheiten: 4Einbautiefe: 44Kurzzeitverzögerter Typ: neinBemessungsisolationsspannung Ui: 500Bemessungsstoßspannungsfestigkeit Uimp: 6Mit Verriegelungsvorrichtung: jaUmgebungstemperatur während des Betriebs: -25Verschmutzungsgrad: 3Anschließbarer Leiterquerschnitt mehrdrähtig: 1Anschließbarer Leiterquerschnitt eindrähtig: 1Kurzschlussfestigkeit (Icw): -Angaben zur ProduktsicherheitHersteller:Schneider Electric GmbHGothaer Str. 2940880 RatingenDeutschlandE-Mail: de-schneider-service@se.comTelefon: +4921173743000
