Berker Abdeck. f. KNX RTR, KNX-Q.x, alu smt 80960121
Bestellbar
Lieferzeit voraussichtlich 1 - 4 Wochen
Bitte beachte, dass es in seltenen Einzelfällen zu erheblich längeren Lieferzeiten kommen kann!
Die Rohstoffversorgung sowie etwaige Kapazitätsengpässe prägen derzeit die Entwicklung der Wirtschaftsleistung.
absenden
Produktnummer:
ME-80960121
EAN:
4011334417804
Inhalt:
1
Produktinformationen
"Berker Abdeck. f. KNX RTR, KNX-Q.x, alu smt 80960121"
Abdeckung für KNX Temperaturregler und Raumcontroller Q.1/Q.3 alu samt, lackiert. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.
Angaben zur Produktsicherheit
Hersteller:
Berker GmbH & Co. KG
Zum Gunterstal 0
66440 Blieskastel
Deutschland
E-Mail: info@berker.de
Telefon: +49276298340
Das könnte dich auch interessieren
%
Berker LED-Signallicht rot/grün Bel K.5 alu 29527003
Mit dem Berker LED-Signallicht rot/grün Bel K.5 alu 29527003 erhalten Sie ein LED-Signallicht mit einer roten/grünen Beleuchtung K.5 alu matt, lackiert.
Es wird im Schalterprogramm aus Thermoplast in den Farben polarweiß (ähnlich RAL 9010) gefertigt oder in anthrazit (ähnlich RAL 7021) matt lackiert. Damit können Sie Rahmen 1-fach bis 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage verwenden. Eine waagerechte Montage der Mehrfachkombinationen ohne Rahmensteg ist mit schmalen Spaltmaßen zwischen den Wippen/Zentralstücken möglich. Die rechteckige Grundform sowie die scharfkantigen Ecken und Kanten mit einem 0,3 mm Rundungsradius tragen zu einer glänzenden Oberfläche bei. Wippen/Abdeckungen mit einer Kantenlänge von 56,5 mm x 71,5 mm und scharfkantigen Ecken und Kanten mit 0,3 mm Rundungsradius sind ebenfalls enthalten.
Installationsgeräte können mit einem separaten Dichtungsset wassergeschützt UP IP 44 eingesetzt werden, eine Beschriftung ist durch beschriftbare Wippen/Abdeckungen möglich. Abriebfeste Kennzeichnung der Produkte wird durch Bedruckung gewährleistet und es können über 200 Anwendungen verwendet werden. Da das eingesetzte Material halogenfrei und UV-stabil ist, ist es leicht zu reinigen und desinfektionsmittelbeständig.
Gemäß der Arbeitsstättenverordnung ist das Berker LED-Signallicht rot/grün Bel K.5 alu 29527003 beleuchtbar.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 110,91* UVP € 161,01*
%
Berker Abdeck. f. Tastsens.-Mod. 1f., Q.x, alu 80962221
Abdeckung für Tastsensor-Modul 1fach mit I/O-Symbol Q.x alu. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 8,53* UVP € 12,61*
%
Berker Objekt-RTR m Ta-Sst IB Q1 Alu Lack 75441224
Der Berker Objekt-RTR m Ta-Sst IB Q1 Alu Lack 75441224 ist ein Objekt-Raumtemperaturregler mit Tasterschnittstelle für Einzelraumregelung. Er eignet sich sowohl für stetige als auch schaltende Regelung und ist sowohl für Heiz- als auch Kühlbetrieb geeignet.
Das Gerät ist mit einem Demontageschutz ausgestattet und bietet verschiedene Betriebsarten, unter anderem Komfort, Standby, Nachtabsenkung und Frost-/Hitzeschutz. Der Heiz- und Kühlbetrieb kann in 2 Stufen erfolgen und das Verhalten bei Busspannungswiederkehr ist parametrierbar.
Zudem verfügt das Gerät über eine Programmiertaste mit roter Programmier-LED und insgesamt 4 unabhängige Binäreingänge für potenzialfreie Kontakte. Die Binäreingänge/-ausgänge können über Schraubklemmen eingestellt werden. Der Busanschluss erfolgt über eine Anschlussklemme, ein integrierter Busankoppler ist dafür vorhanden. Eine Unterputz-Installation im Flächenprogramm ist ebenfalls möglich.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 265,23* UVP € 311,78*
%
Berker Abdeck. f. Tastsens.-Mod. 1f., Q.x, alu 80961221
Abdeckung für Tastsensor-Modul 1fach mit Pfeil-Symbol Q.x alu. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 8,53* UVP € 12,61*
%
Berker Abdeck. f. Tastsens.-Mod. 1f., Q.x, alu 80960221
Berker Abdeck.f. Tastsens.-Mod. 1f., Q.x, alu 80960221 ist eine Abdeckung für Tastsensor-Module 1-fach mit Linse Q.1/Q.3 aus Aluminium und samt lackiert. Sie eignet sich ideal zur Unterputz-Installation, da sie aus bruchsicheren Thermoplast-Kunststoff gefertigt ist, der zudem halogenfrei ist.
Mit der Berker Abdeckung erhalten Sie eine einzeln unterputzbare Abdeckung. Sie ist kompakt, leicht und robust. Dank der klaren Linse haben Sie eine gute Sicht und können den Tastsensor jederzeit optimal nutzen und bedienen. Durch das samt lackierte Aluminium erhalten Sie eine schöne Optik, die sich ideal an die restliche Einrichtung anpasst.
Die Berker Abdeckung ist für den Einsatz in Räumen mit hohen Anforderungen an Brandschutz und Schutz vor elektromagnetischen Störungen geeignet. Die Linse ist leicht zu reinigen und auswechseln. Somit erhalten Sie eine einfache, unkomplizierte und sichere Methode, um Ihren Tastsensor optimal zu schützen und zu nutzen.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 7,40* UVP € 10,95*
%
Berker Raumtemperaturregler m Ta-Sst IB Q1 Alu 75441124
Berker Raumtemperaturregler m Ta-Sst IB Q1 Alu 75441124
Der Berker Raumtemperaturregler m Ta-Sst IB Q1 Alu 75441124 ist ein Temperaturregler mit Tasterschnittstelle Q.1/Q.3 alu samt, lackiert. Er ist speziell für die individuelle Einzelraumregelung konzipiert und verfügt über einen Demontageschutz. Der Regler bietet verschiedene Betriebsarten, wie Komfort, Standby, Nachtabsenkung, Frost-/Hitzeschutz sowie Taupunkt, die jeweils durch LED angezeigt werden. Ein Status-LED anzeigt das Heizen (rot), Kühlen (blau) und Aktiviert (gelb). Eine Präsenztaste ermöglicht die Umschaltung zwischen Komfort- und Standby-Betrieb. Sie und der Regulierknopf lassen sich funktionslos parametrieren.
Der Regler ist für Heiz- und/oder Kühlbetrieb, Heizen oder Kühlen in 2 Stufen, eine stetige oder schaltende Regelung und einen Ventilschutz parametrierbar. Außerdem ist das Verhalten bei Busspannungswiederkehr programmierbar. Es gibt eine Programmiertaste und rote Programmier-LED, sowie 4 unabhängige Binäreingänge für potenzialfreie Kontakte. Diese lassen sich parametrieren, entweder als 4 Binäreingänge oder 2-3 Binäreingänge und 1-2 Ausgänge. Der Busankoppler ist integriert, der Busanschluss erfolgt über Anschlussklemme, während die Binäreingänge-/ausgänge über Schraubklemmen angeschlossen werden. Der Regler ist für die Unterputz-Installation und als Flächenprogramm geeignet. Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 308,52* UVP € 362,71*
%
Berker KNX Tastsens. 2f. UP, KNX-Q.x, alu 80142321
Tastsensor 2fach Komfort mit Beschriftungsfeld KNX Q.x alu samt, lackiert. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 99,67* UVP € 117,10*
%
Berker KNX Co2 Sens Temp-Reg Q.x Alu samt 75441324
Der Berker KNX Co2 Sens Temp-Reg Q.x Alu samt 75441324 ist ein KNX CO2 Sensor mit Luftfeuchte- und Temperaturregler, der lackiert und mit Q.x alu samt ausgestattet ist. Er verfügt über einen CO2-Sensor mit Raumtemperaturregler und zwei Binäreingängen für Tasterschnittstelle und Demontageschutz.
Der Berker KNX Co2 Sens Temp-Reg Q.x Alu samt 75441324 ist ideal geeignet für die Grenzwertüberwachung der CO2-Konzentration und der Luftfeuchte, so dass ein Taupunktalarmierung für Kühldecken und Wintergärten ausgelöst werden kann und die Bildung von Schimmel vermieden werden kann. Eine zuverlässige Überwachung und eine zuverlässige Alarmierung sind damit garantiert.
Der Berker KNX Co2 Sens Temp-Reg Q.x Alu samt 75441324 ist ein unverzichtbares Instrument für die Erhaltung eines sicheren und angenehmen Wohnklimas. Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 331,00* UVP € 389,13*
%
Berker KNX Tastsens. 1f. UP, KNX-Q.x, alu 80141321
Tastsensor 1fach Komfort mit Beschriftungsfeld KNX Q.x alu samt, lackiert. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 87,30* UVP € 102,58*
%
Berker KNX-Funk Jalousie-Tas quickl Q.1/Q.3 alu 85245224
Berker KNX-Funk Jalousie-Tas quickl Q.1/Q.3 alu 85245224 ist ein bekanntes Produkt, das für eine einfache, schnelle und zuverlässige Bedienung von Jalousien ausgelegt ist. Es verfügt über eine knx-Funk-Jalousie-Taste zum Aufstecken auf passende Einsätze. Die Taste ist mit einem Aufdruck-Symbol Pfeile ausgestattet und ermöglicht manuelle Betätigungen und automatisierte Memory-Ausführungen oder Fernbedienungen über KNX-Funk. Die Integration der Taste ins KNX-TP-System erfolgt über einen KNX-Funk-Medienkoppler.
Die Berker KNX-Funk Jalousie-Tast quickl Q.1/Q.3 alu 85245224 verfügt über eine werkzeuglose quicklink-Konfiguration, die über Tasten und LED-Anzeigen erfolgt. Sie ist mit einer Status-LED für Memory- und Party-Funktionen, einer Konfigurations- und Funktions-LED, einer Kontroll-LED für die Aussperrsicherung und einer LED-Aufsatz-/Einsatz-Kompatiblitäts-Anzeige ausgestattet. Die Taste ermöglicht verschiedene Funktionen wie Party-Funktionen, Memory-Funktionen, Sonnen- und dämmerungsgeführtes Abfahren mit Funk-Helligkeitssensor und das Speichern des Lamellenstandes für Szenen. Außerdem können Szenen über KNX-Funk-Geräte aufgerufen werden.
Zusätzlich verfügt die Berker KNX-Funk Jalousie-Tast quickl Q.1/Q.3 alu 85245224 über Funktionen wie Jalousie, 2 Szenen, Memory, Zwangssteuerung, Auf/Ab-Taster, +6 Szenen, 1 Tastensteuerung Auf/Ab, +6 Szenen, Lamellenwinkel, Positionsanfahrt, Zustandsanzeige und 2 x Alarm. Damit ermöglicht es ein einfaches und sicheres Einrichten und Bedienen Ihrer Jalousien.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 153,12* UVP € 222,29*
%
Berker Abdeck. f. Tastsens.-Mod. 2f., Q.x, alu 80961321
Abdeckung für Tastsensor-Modul 2fach mit Pfeil-Symbol Q.x alu. KNX Systembeschreibung Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen: - Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten! - Die maximale Länge zwischen zwei Busgeräten beträgt 700 m! - Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten! - Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet! - Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.Angaben zur ProduktsicherheitHersteller:Berker GmbH & Co. KGZum Gunterstal 066440 BlieskastelDeutschlandE-Mail: info@berker.deTelefon: +49276298340
Inhalt: 1 Stück
€ 13,61* UVP € 20,11*
%

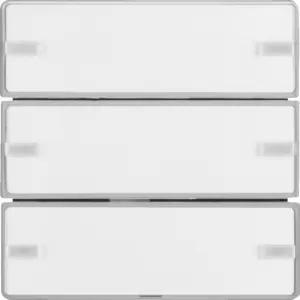

Berker KNX Tastsens. 3f. UP, KNX-Q.x, alu 80143321
